Convertisseurs de liaison série

V24/RS232 en RS 422/485

Les interfaces V11, norme RS 422A utilisent 4 fils pour communiquer entre deux systèmes, c'est la liaison dite "Point à Point ".

La liaison 485 issue également de la norme V11 est dite " Multipoint " elle transmet sur 2 fils, et permet le dialogue de 32 équipements .

MRS - 422 - 485

Caractéristiques techniques
  • Isolation 3KV
  • Alimentation : 230 V AC ou 24 V DC
  • Signal d'entrée : seuil V24
  • Signal de sortie : seuil RS422 - 485
  • Affichage de l'émission TX
  • Affichage de la réception RX
  • Choix de liaison RS422 ou 485 par switch
  • Consommation 60 mA
  • Protection inversion de polarités
  • Led de visualisation Marche / Arrêt

Liaison RS 232
  • Conforme à la norme EIA RS 232/CCITT/V24
  • Débit 19200 bauds sur 15 m
  • Led de signalisation de débit en ligne

Liaison RS 422/485
  • Conforme à la norme EIA RS 485
    et compatible EIA RS 422 / CCITT V11
  • Débit 19200 bauds sur 1000 mètres
  • Led de visualisation de trafic en ligne
  • Connexion jusqu'à 32 émetteurs et/ou récepteurs en RS 485
  • Distance de transmission
    • 1200 m à 19200 bauds
    • >3000 m à 9600 bauds

RSI - 422 - 422

  • Isolation 3KV
  • Alimentation : 230 V AC ou 24 V DC
  • Signal d'entrée : seuil RS422 A
  • Signal de sortie : seuil RS422 A
  • Consommation 60 mA
  • Protection inversion de polarités
  • Distance de transmission
    • 1200 m à 19200 bauds
    • >3000 m à 9600 bauds

Caractéristiques générales
  • Montage sur rail DIN
  • Température de service : 0 à +50°c
  • Raccordements par borniers à vis débrochables


L'utilisation de paires torsadées confère à la transmission une bonne immunité au bruit et une excellente rejection de mode commun.

Les convertisseurs MRS isolés 3kV fonctionnent aussi bien en Full Dupleix 4 fils qu'en Alf Dupleix 2 fils.

La validation automatique de la ligne en transmission des MRS, permet le dialogue avec tout type d'équipement même si celui-ci ne gère pas de lignes de contrôle RTS CTS et DTR.

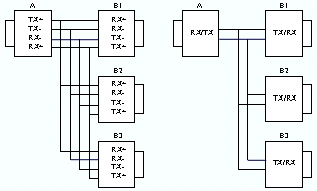

Full Dupleix - - - - - - Alf Dupleix

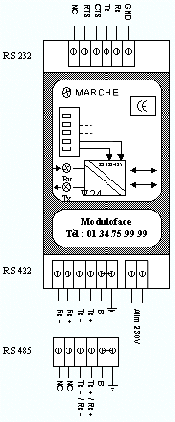

Encombrement


Conseils de raccordement


L'adaptation d'impédance par une charge de 120 W en début et fin de ligne est souvent nécessaire.



La sélection des différentiels paramètres se fait sur la position ON des switchs. Le pré - réglage est une liaison RS-422 ou RS-485 selon la demande pour une vitesse de 9600 bauds et une tempo de 1 ms.
Configuration des convertisseurs




Données commerciales

Désignation
Source Type Référence
Convertisseur
232/422/485
230V AC
24V DC 		MRS 422/485
MRS 422/485		7.232.85.22.1
7.232.85.22.2
Isolateur 422
230V AC
24V DC 		RSI/422
RSI/422 		7.422.422.1
7.422.422.2
Convertisseur TTY
(Boucle de courant)
230V AC
24V DC 		MRS/TTY
MRS/TTY 		7.232.020.1
7.232.020.2
