Convertisseur universel programmable par PC Transmetteur 2 fils MXP 2015
Pas : 12.5 mm Entrée : RTD, TC, mV, mA, résistance ou potentiomètre Sortie : 0 (4) 20mA Programmable par logiciel MX PROSOFT sous WINDOWS 95 OU 98 TM Alimentation : 10 - 32 VDC par la boucle Conformité CEM : EN 50081 - 2 et 50082 - 2 Version économique non isolée

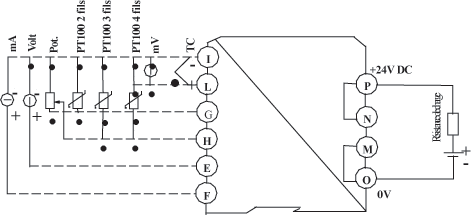

Le convertisseur numérique universel MXP 2015 est un convertisseur multi-entrées programmable par PC. La transmission sur deux fils lui confère de multiples possibilités d'applications.	Schéma de raccordement

Caractéristiques techniques d'entrée / sortie Entrée mini max Ech.mini PT100 2.3.4 fils 200°C 850°C 50°C PT1000 200°C 200°C 50°C NI100 60°C 180°C 50°C NI1000 60°C 150°C 50°C J 200°C 1200°C 2mV K 200°C 1370°C 2mV S 50°C 1760°C 2mV R 50°C 1760°C 2mV B 400°C 1820°C 2mV E 200°C 1000°C 2mV T 200°C 400°C 2mV N 200°C 1300°C 2mV Tension (mV) 400mV 400mV 2mV Tension (mV) 100mV 700mV 2mV Tension 10V 10V 500mV Résitance         20 Ohms 300 Ohms 10 Ohms   300 Ohms 2000 Ohms 200 Ohms Potentiomètre         20 Ohms 200 Ohms 10%   200 Ohms 500 Ohms 10%   0,.5k Ohms 50 Ohms 10% Courant 10mA + 24mA 2mA   Impédance Influence résitance Ch.   PT 100 3 fils   0.005%/ Ohms ( 50 Ohms max)   PT 100 4 fils   0.005%/ Ohms (100 Ohms max)   TC, mV ³ > 10M Ohms 0,8µV/ Ohms   V ³ > 1M Ohms     MA 50 Ohms env.     Courant dans la sonde 0.350mA Sortie mA 0.(4).20mA directe ou inverse Rés.de change 650 Ohms max. Sortie V 0-5V/10V ou 10/5-0V ou ± 10V Rés.de change 3500 Ohms min.. CC 20mA approx.

Caractéristiques générales Linéarité TC± 0.2%, RTD ± 0.1% Calibration   RTD +Grd de ± 0.1% de PE et ± 0.2°C Résistance   20 à 300 Ohms +Grd de ± 0.1% de PE et ± 0.15 Ohms 300 à 2000 Ohms +Grd de ± 0.2% de PE et ± 1 Ohms TC, mV +Grd de ± 0.1% de PE et ± 18µV V +Grd de ± 0.1% de PE et ± 0.2mV Entrée mA +Grd de ±0.1% de PE et ± 6µV Sortie tension ± 10mV (autre sur demande) Sortie mA ± 7 µA ou ± 15 µA (pour ± 20 mA) Comp.soudure froide ± 0.5°C Dérive température PE : ± 0.01%/°C Comp.soud.froide ± 0.01%/°C Alimentation 10 - 32 VDC par la boucle Inversion de polarités Protégé à 60 VDC Alimentation capteur 24 VDC - 50 mA Température   Stockage - 40°C à + 100°C Utilisation - 20°C à + 70°C Humidité 0 à 90% Approx. Poids 50 g CEM   Emission EN 50081-2 Immunité EN 50082-2 RF Test immunité 10 V / m > 1000 MHz Temps de réponse 0.4 sec. Environ (10 - 90 %) Normes CEM NF C 98020 Décharges électrostatiques CEI 801-2 Tenue aux transitoires CEI 801-4

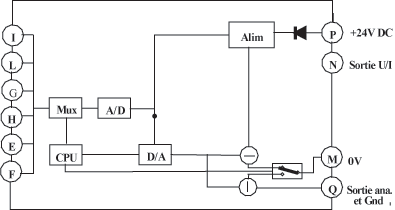

Encombrement du convertisseur	Schéma de principe

Données Commerciales
Désignation	Type	Référence
Convertisseur	MXP 2015	6 04 2015
Logiciel	MXPRO 2015	0 01 2015
