Convertisseur configurable par switch isolé 3 ports MXS 5020
Pas : 12.5 mm Entrée POT., mV, V, mA Entrée/sortie configurables par switch Réglable 0 et pleine échelle Alimentation auxiliaire pour capteur 2 fils Isolement galvanique : 2 kV Conformité CEM Montage Rail DIN

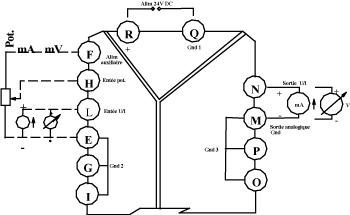

Le MXS 5020 convertit et isole les signaux analogiques V, mV et mA pour délivrer une sortie V ou mA. Il est conçu pour tous les problèmes d'isolement et de conversion de signaux. Les entrées et sorties sont configurables par switch.	Exemple de raccordement

Caractéristiques générales Alimentation 18 à 32 VDC Alim. Capteur 20 VDC min. 25 mA Consommation < 100 mA avec alim. auxiliaire CEM EN 50081 - 2 & EN 50082 - 2 Dérive en température 0,02% PE /°C Erreur transmission ± 0,15% de PE Erreur calibration ± 0.10 % de PE Température   Utilisation - 20 à + 70°C Stockage - 40 à + 100°C Humidité 0 - 90% Caractéristiques mécaniques Dimension en mm 90 x 98 x12.5 Montage Rail DIN sym. & asym. Poids 90 grammes Boîtier Polyamide Schéma borniers R + 24 VDC alim. F Alim.capt. Q GND alim. H Entrée Potent. N Sortie U/I L Entrée U/I M,P,O GND sortie E,G,I Entrée GND

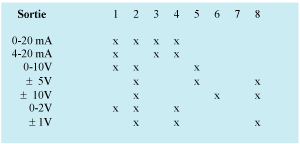

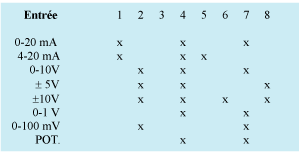

Caractéristiques électriques (à 25°C) Entrée Entrée signal configurable mV, ± V, mA (voir table conf) Entrée potentiomètre de 1 kOhms à 5kOhms Réglage 0 ± 5% min. Réglage pleine échelle ± 5% min. Signal entrée maximum 30 VDC ou 50 mA DC Impédance entrée > 1 MOhms tension, 50 Ohms courant Sortie Sortie signal configurable V, ± V, mA (voir table conf) Signal sortie maximum 15 VDC ou 30 mA DC Résistance charge > ou = 5 kOhms ou < ou = 500 Ohms Protection inversion polarités 60V inverse maximum Temps de réponse 500 ms (10% à 90% de PE) Isolement galvanique Tension essai entrée / sortie 2000V Tension essai entrée / alim. 2000V Tension essai sortie alim. 2000V Alimentation capteur Isolée alimentation et sortie     PE = Pleine échelle Normes CEM NF C 98020 Décharges électrostatiques CEI 801-2 Tenue aux transitoires CEI 801-4

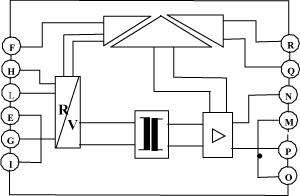

Encombrement du convertisseur	Schéma de principe



Données Commerciales
Désignation	Type	Référence
Convertisseur	MXS 5020	6 04 5020
