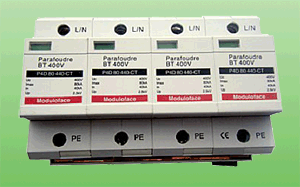

Parafoudre débrochable BT 80kA

Le parafoudre de classe I est généralement associé à la présence du paratonnerre.Le choix de celui-ci doit se faire en fonction de l’intensité maximale admissible.

Cette valeur d’intensité max doit tenir compte de l’exposition du site au risque foudre.
Nous savons néanmoins que la norme préconise un courant Iimp de 12,5 kA à 15kA (onde 10/350µS ) pour les utilisations  courantes..


Ces parafoudres débrochables à déconnecteur thermique comportent une signalisation locale par voyant mécanique et une télésignalisation par un seul contact sec pour assuerer le contrôle de l'ensemble des éléments.
L'utilisation du parafoudre P4M est TRI + N, c'est à dire TT, TN-S ou IT avec neutre distribué.
Pour les sites réputés très exposés, il est judicieux de prévoir des parafoudres d’intensité comprises entre 12,5 et 35 kA ( onde 10/350µS ). Le parafoudre P4D 80 440 convient parfaitement à cette application


Caractéristiques techniques

Classe I / II

Type

 P4 D 80 440 P4D 80 440-CT

Référence

 80 04 440 80 04 440 – 2

Type de réseau  TRI+N

 TT, TN-S, IT( neutre distribué )

Courant de choc nominal

 40 kA

Courant de choc maxi

 80 kA ( 8 / 20µs)

Courant Iimp

 25kA ( 10 / 350 µS )

Up

 < 2,3 kV

Visualisation locale

 oui

Report d’alarme

 contact NO/ NF pour la version CT

Organe de coupure

 intégré

Dimensions

 4 x 26,5 mm

Section des bornes à vis

16 mm2 souple et 25 mm² rigide
( section mini de serrage 6 mm² )

Température de fonctionnement

 - 20 à 60°C

Fusible ou disjoncteur associé

 Fus.160 AgL,  disjoncteur  courbe C 63A

Conformité aux normes

 IEC 61 643-1

Fiche de rechange

 Réf : 80 01 440 80 01 440.2
