| Le système photovoltaïque permet de convertir l’énergie solaire ‘’ dite de rayonnement solaire’’ en énergie électrique classique du réseau. Le système comporte des onduleurs qui convertissent la tension continue provenant des cellules photovoltaïques en une tension alternative, dont les caractéristiques ( tension et fréquence) sont adaptées au réseau publique national. Deux systèmes existent actuellement sur le marché : - L’un autonome sur batteries - Le second plus couramment utilisé est relié au réseau national. Les éléments qui composent la seconde solution, cellules, convertisseurs et autres appareils de manœuvres requièrent une maintenance préventive pour être fiables dans le temps, notamment en les protégeant contre les surtensions. |
| Protection des réseaux |
| Le parafoudre PHV40 est conçu pour assurer la protection de la partie DC entre les panneaux solaires et l’onduleur. La sortie de l’onduleur en alternatif doit être protégée par des parafoudres monophasés ou triphasés Imax = 40kA selon le cas. |
 |
| > Caractéristiques : • Parafoudre de type 2 • Courant de décharge maximal de 40 kA • Protection en mode commun / mode différentiel • Contact de télésignalisation • Voyant mécanique de signalisation de fin de vie • Module débrochable |
|
 |
|

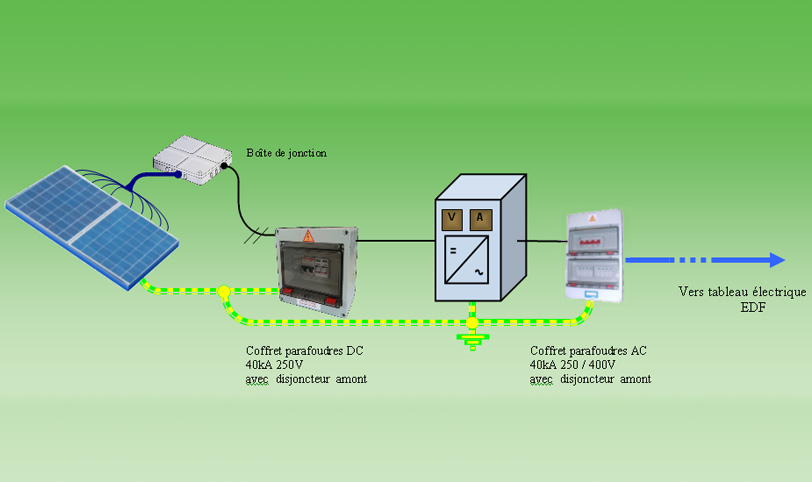

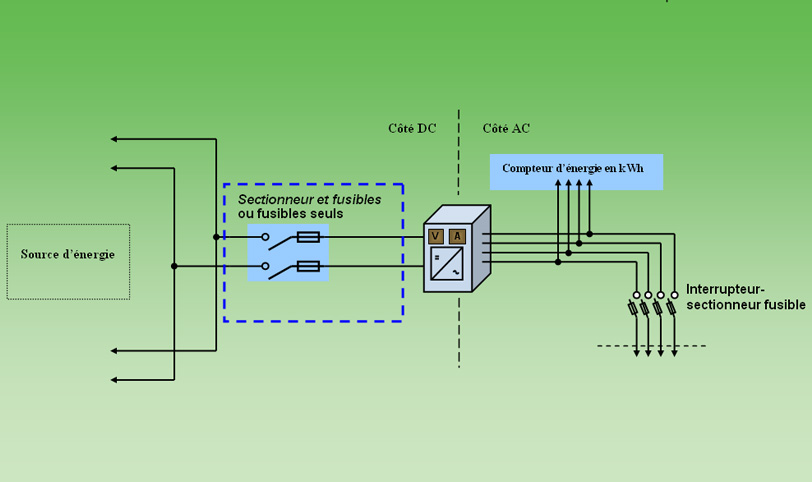

| Les deux parties DC et AC doivent être protégées par des coffrets parafoudres munis des éléments de protection amont (fusibles gL ou disjoncteur courbe C). | |

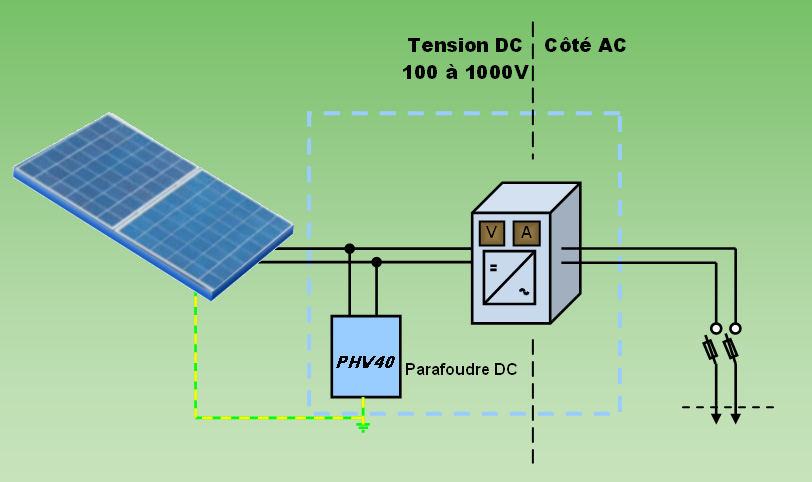

| Synoptique d’une installation photovoltaïque protégée contre la foudre |
 |
||
| Un parafoudre 40kA est nécessaire dans le tableau EDF Prendre P4D 40 440 réf : 40 04 440 |
||
 |
