Convertisseur universel configurable par switch pour signaux PT100 MXS 2060
Pas : 12.5 mm Entrée : PT 100 Sortie : 0 (4 ) 20 mA, 10V, ± 5 V ± 10 V, 0,2 V, ± 1 V Réglable 0 et pleine échelle par potentiomètre Entrée sortie configurables par switch Conformité CEM : EN 50081 - 2 & 50082 - 2 Montage sur Rail DIN

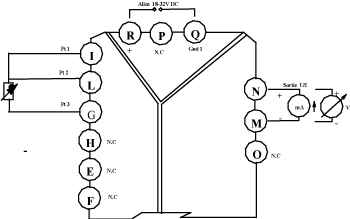

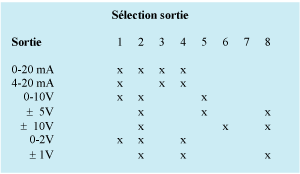

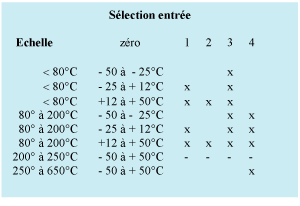

Le MXS 2060 accepte les sondes de température PT 100 technique 2 ou 3 fils. Le convertisseur délivre une sortie analogique tension ou courant linéarisée. Les échelles sont disponibles et sont configurables par switch.	Schéma de raccordement

Caractéristiques générales Alimentation 18 à 32 VDC Consommation < 70 mA CEM EN 50081 - 2 / EN 50082 - 2 Température   Utilisation - 20 à + 70°C Stockage - 20 à + 100°C Humidité 0 - 90% Caractéristiques mécaniques Dimension en mm 90 x 98 x12.5 Montage Rail DIN Poids 90 grammes Boîtier Polyamide Normes CEM NF C 98020 Décharges électrostatiques CEI 801-2 Tenue aux transitoires CEI 801-4

Caractéristiques électriques (à 25°C) Entrée Entrée PT 100 conforme çà la norme EIC 751 Réglage 0 programmable de - 50°C à +50°C Réglage pleine échelle programmable de 50°C à + 650°C Courant dans la sonde 1 mA Influence résistance de ligne 0,5% de PE / Ohms pour PE max. (100Ohms max. sur chaque fil) Sortie Sortie signal configurable V, ± V, mA (voir table conf) Signal sortie maximum 15 VDC ou 30 mA DC Résistance charge > ou = à 5 kOhms ou < ou = 500 Ohms Protection inversion polarités 60V inverse maximum Erreur calibration ± 0,1 % de PE ou ± 0,°C Erreur transmission ± 0,15% de PE (incluant hystérisis linéarisation et variation d'alimentation) Dérive en température 0,02% de PE/°C Temps de réponse 500 ms (de 10% à 90% de PE)     PE = Pleine échelle

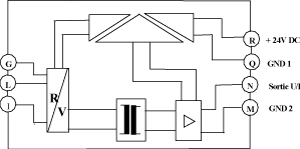

Encombrement du convertisseur	Schéma de principe



Données Commerciales
Désignation	Type	Référence
Convertisseur	MXS 2060	6 04 2060
